Электрификация дачи – ответственный этап, от которого зависит безопасность и комфорт. Ошибки в расчете кабеля или компоновке щитка приводят к перегреву проводки, коротким замыканиям и лишним расходам. В этой статье разберем ключевые моменты: как выбрать сечение провода, собрать распределительный щиток и избежать типовых ошибок.
Расчет сечения кабеля
Правильный выбор кабеля определяет, выдержит ли проводка нагрузку всех приборов. Основные параметры:
- Суммарная мощность – сложите мощность всех устройств, которые могут работать одновременно (освещение, бытовая техника, инструмент). Добавьте запас 20–30%.
- Длина линии – от столба до дачи и внутри дома. На длинных трассах (более 30 м) возрастает падение напряжения, поэтому сечение увеличивают на шаг.
- Материал жил – медь предпочтительнее: меньше потери, дольше служит. Алюминий дешевле, но требует большего сечения (примерно на 60% толще) и слепых соединений.
Примерный подбор сечения медного кабеля для стандартной дачи (до 15 кВт): ввод до 6 мм² (СИП-4), внутренняя проводка – 2,5 мм² на розетки, 1,5 мм² на свет. При высокой нагрузке (электроплита, теплый пол) – 4–6 мм².

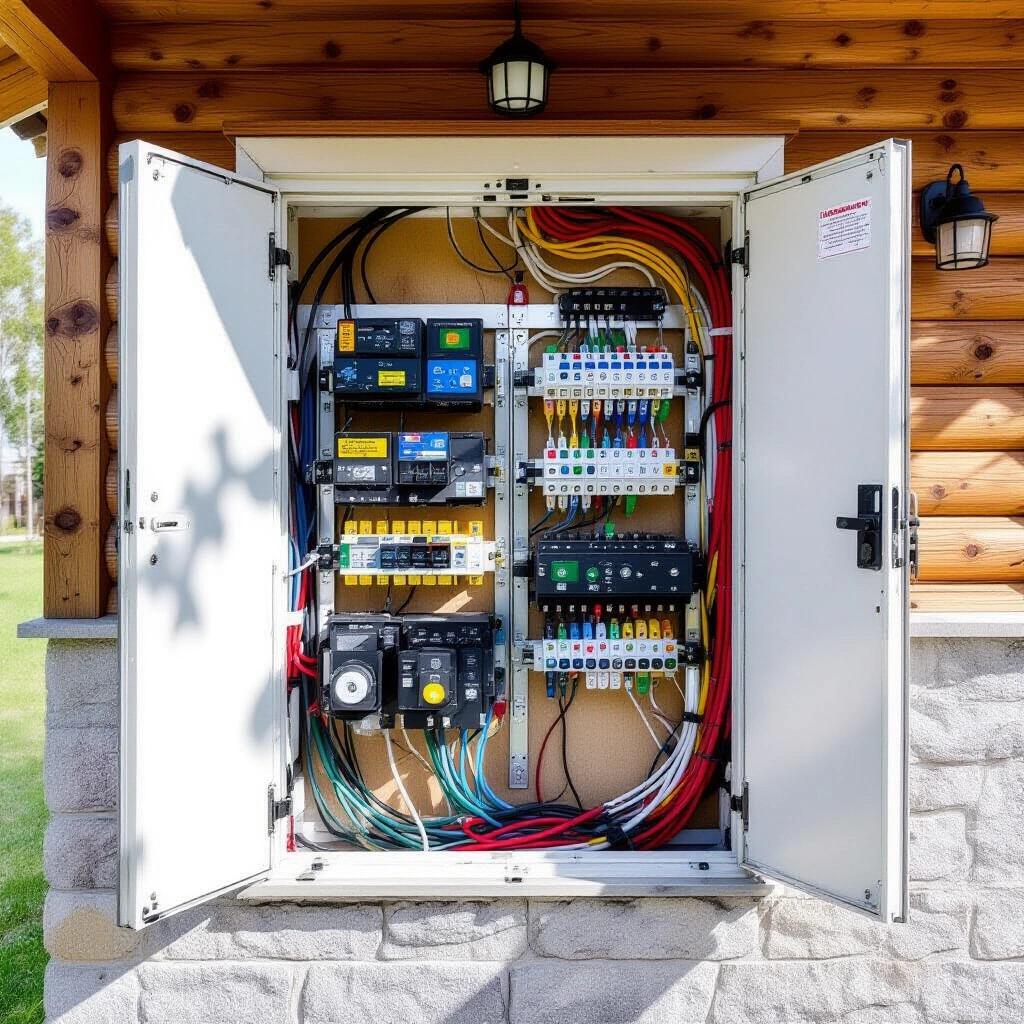

Комплектация щитка
Щиток – «мозг» электросети. В нем устанавливают защиту и распределяют группы. Основные элементы:
- Вводной автоматический выключатель – отключает всю дачу при аварии или для ремонта. Выбирают по номиналу, равному или чуть ниже пропускной способности вводного кабеля.
- УЗО (устройство защитного отключения) – обязательны для линий с розетками, а также для помещений с высокой влажностью (ванная, кухня). Номинал 30 мА для защиты людей, 100–300 мА – противопожарное на вводе.
- Дифференциальные автоматы (комбинация автомата+УЗО) – удобны для отдельных мощных потребителей (стиральная машина, водонагреватель).
- Групповые автоматы – для каждой линии (свет, розетки, баня, мастерская).
Советы по монтажу
- Заземление – обязательное условие. Организуйте контур заземления (штыри глубиной 1,5–2 м) и подключите к нему щиток и металлические корпуса приборов.
- Используйте медные кабели с двойной изоляцией (ВВГнг-LS или NYM). Для уличной прокладки – СИП или бронированный кабель.
- Щиток выбирайте с запасом по модулям (на 20–30% больше, чем требуется сейчас) – в будущем возможно добавление новых линий.
- Все соединения выполняйте через клеммники, избегайте скруток. Размещайте щиток в сухом, доступном месте (внутри дома, но не в жилых комнатах).
Заключение
Правильный расчет сечения кабеля и грамотная компоновка щитка – залог долгой и безопасной работы электросети на даче. Если сомневаетесь в своих силах, доверьте проектирование и монтаж профессиональному электрику. Это дешевле, чем устранять последствия аварии.
